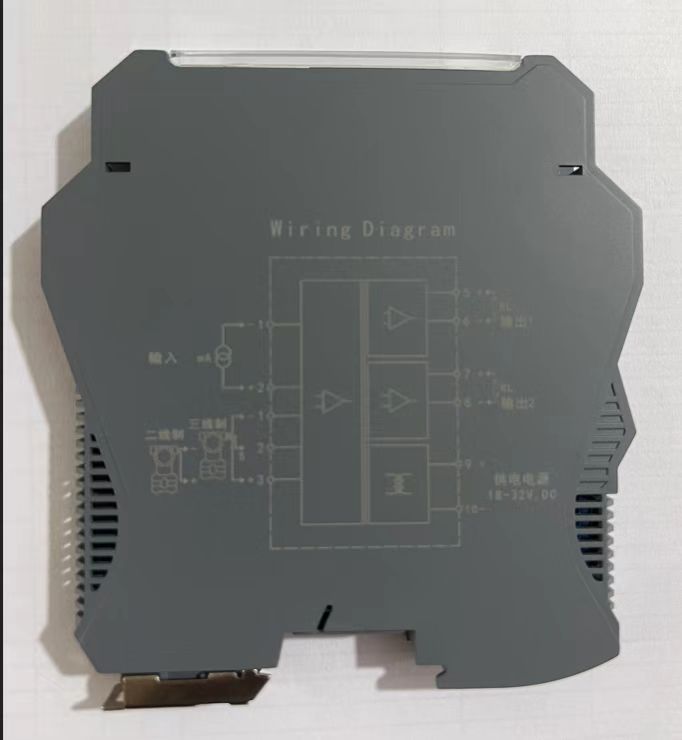

4-20mA 信号隔离器“一进二出”核心接线原则
- 输入端（Input）：连接现场的变送器（信号源）。
- 输出端（Output 1 & Output 2）：连接两个不同的接收设备（负载）。
- 电源端（Power）：仅有源型隔离器需要接线；无源型不需要接电源线。
接线时的 3 个关键注意事项
极性不能接反：
4-20mA 虽然是直流信号，但接反了会导致无输出或烧毁设备。务必确认 + 接 +，- 接 -。
负载能力匹配：
确保隔离器的输出电压余量（Voltage Headroom）足够驱动你的负载。例如，如果接收端是 250Ω 电阻，20mA 时压降是 5V，那么隔离器的输出供电必须大于 5V（通常留 2-5V 余量）。
接地问题：
虽然是“隔离”了，但如果两个输出端设备的接地电位差很大，建议只在一端接地，或者使用带有“浮地”功能的隔离器，防止地线干扰串入。
